Копировально-прошивной станок HQ-U120
Цена: по запросу
Получить предложения
| Перемещение осей (X/Y/Z, мм) | (1000х2)х600х500 |
| Размер рабочего стола (мм) | 1700х900 |
| Лучшая шероховатость поверхности (Ra, мкм) | 0,12 |
| Максимальная эффективность обработки (мм3/мин) | 500 |
| Макс. вес заготовки (кг) | 10000 |
Станок широко используется в производстве крупных автомобильных пресс-форм и в обработке крупных деталей.
Эта серийная модель электроэрозионного станка (Two-head) предназначена для одновременной прошивки нескольких форм, что повышает эффективность прошивания отверстий в нескольких изделиях.

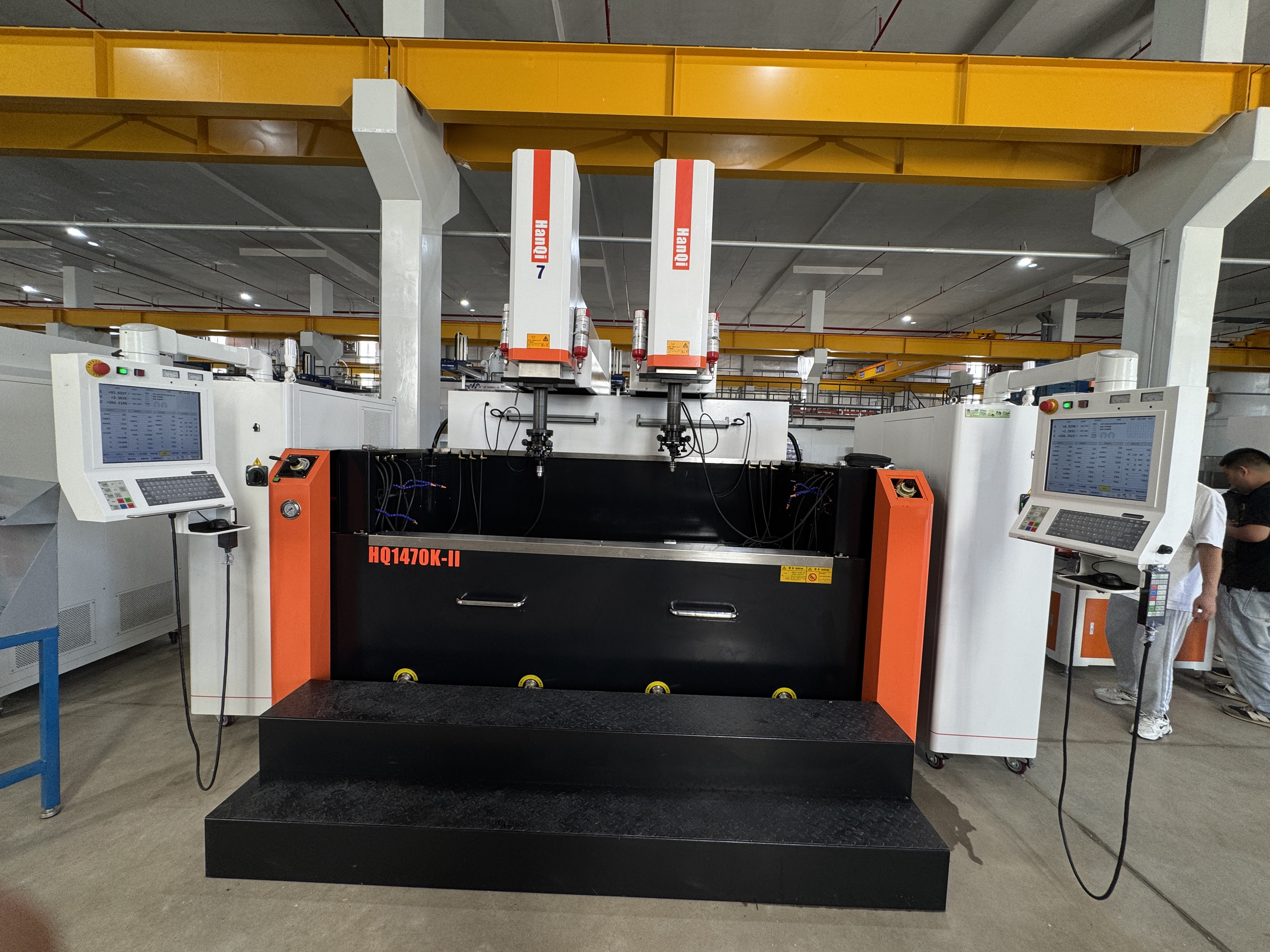

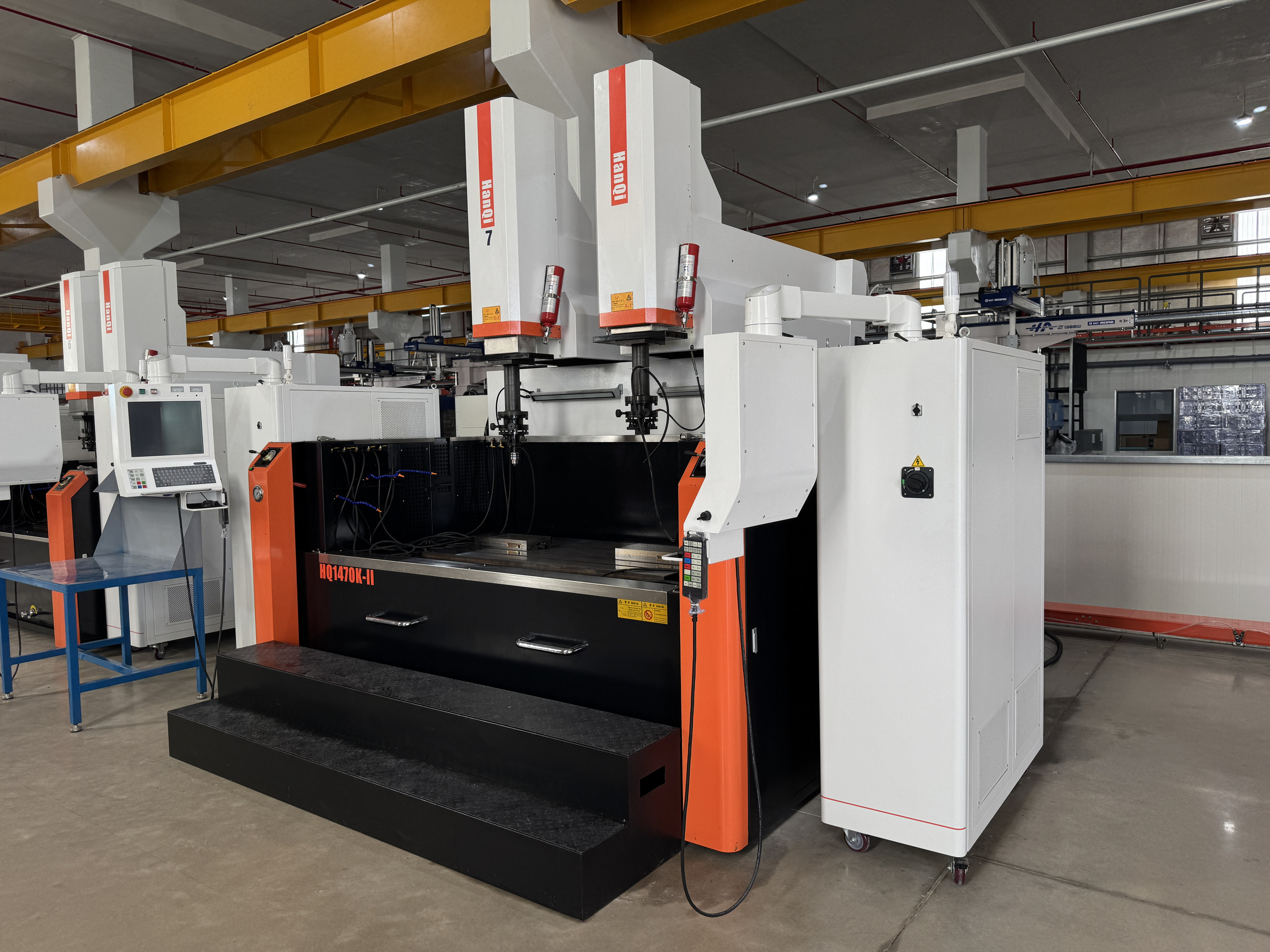

| Модель станка | HQ 1470K-II | |
|
Размеры (ДхШхВ) |
мм | 3000х3500х3450 |
| Вес | кг | 10000 |
| Размер рабочего стола | ||
|
Перемещение осей (X/Y/Z) |
мм | (1000х2)х600х500 |
| Размер рабочего стола | мм | 1700х900 |
| Макс. вес заготовки | кг | 10000 |
| Размер рабочей ванны | мм | 2400х1350х700 |
|
МИН. расстояние между электродной пластиной и столом |
мм | 600 |
| МАКС. расстояние между электродной пластиной и столом | мм | 1150 |
| Максимальный вес электрода | кг | 200 |
| Мощность | ||
| Потребляемая мощность | кВт | 9+9 |
| Максимальный ток обработки | А | 50+50 |
| Максимальная эффективность обработки | мм3/мин | 500 |
| Режим привода | AC Servo | |
| Минимальные потери электрода | 0,1% | |
| Лучшая шероховатость поверхности (Ra) | мкм | 0,12 |
| Минимальный механический привод | мкм | 1 |
| ЧПУ | ||
| Количество систем координат | 60 | |
| Режим ввода | Сенсорный экран/USB | |
| ЖК-экран | 17" | |
| Компенсация каждой оси |
Каждая ось несет компенсацию погрешности шага, компенсацию зазора соответственно |
|
| Разрешение каждой оси |
0,4 |
|
| Стандарт обработки |
Медь-сталь, медь-алюминий, медь-медный сплав, графитовая EDM3-сталь, графитовая ISO63-сталь и т.д. |
|
| Режим интерполяции | Прямая линия, дуга, эллипс, произвольные кривые линии в соответствии с программным обеспечением | |
| Условия выгрузки электроэрозионной обработки | С000-С999 | |
| Максимальное количество осей управления | 5 | |
| Диапазон ввода |
+9999.999 ~ -9999.999 |
|
Стандартная комплектация
- Станок в сборе
- Переносной пульт ручного управления
- Набор инструмента и приспособлений для крепления детали на рабочем столе
- Магнитный стол
- Огнетушитель
- Галогенная лампа для освещения рабочей зоны
- Техническая документация на русском языке
Опции
- Охлаждение жидкости
- Ось C - 3R или Китайский аналог
- Магазин электродов - ATC 16T
- Оптическая линейка Fagor или китайский аналог
- Фильтр для диэлектрика
- Рабочая жидкость
- Стабилизатор напряжения
