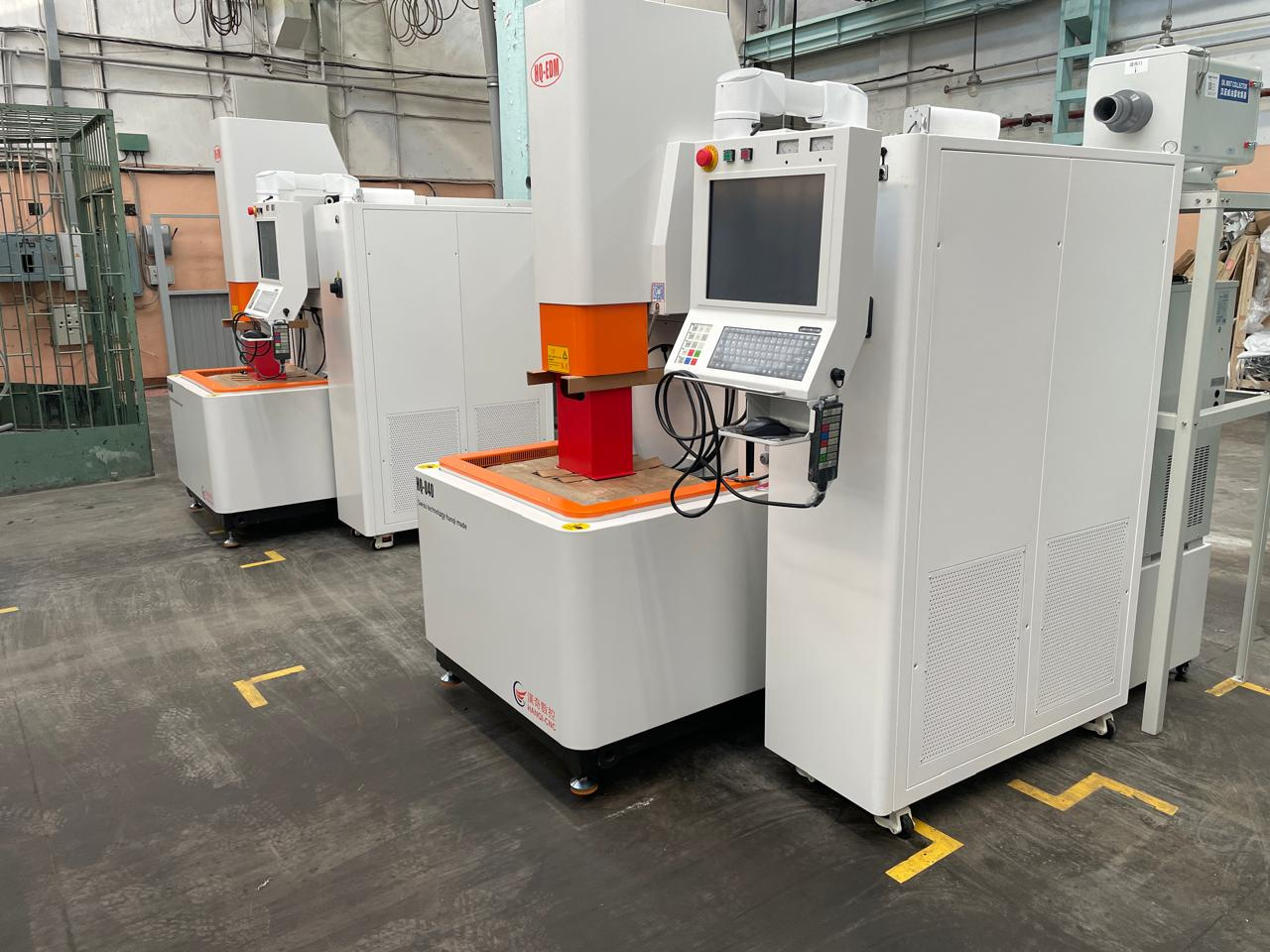

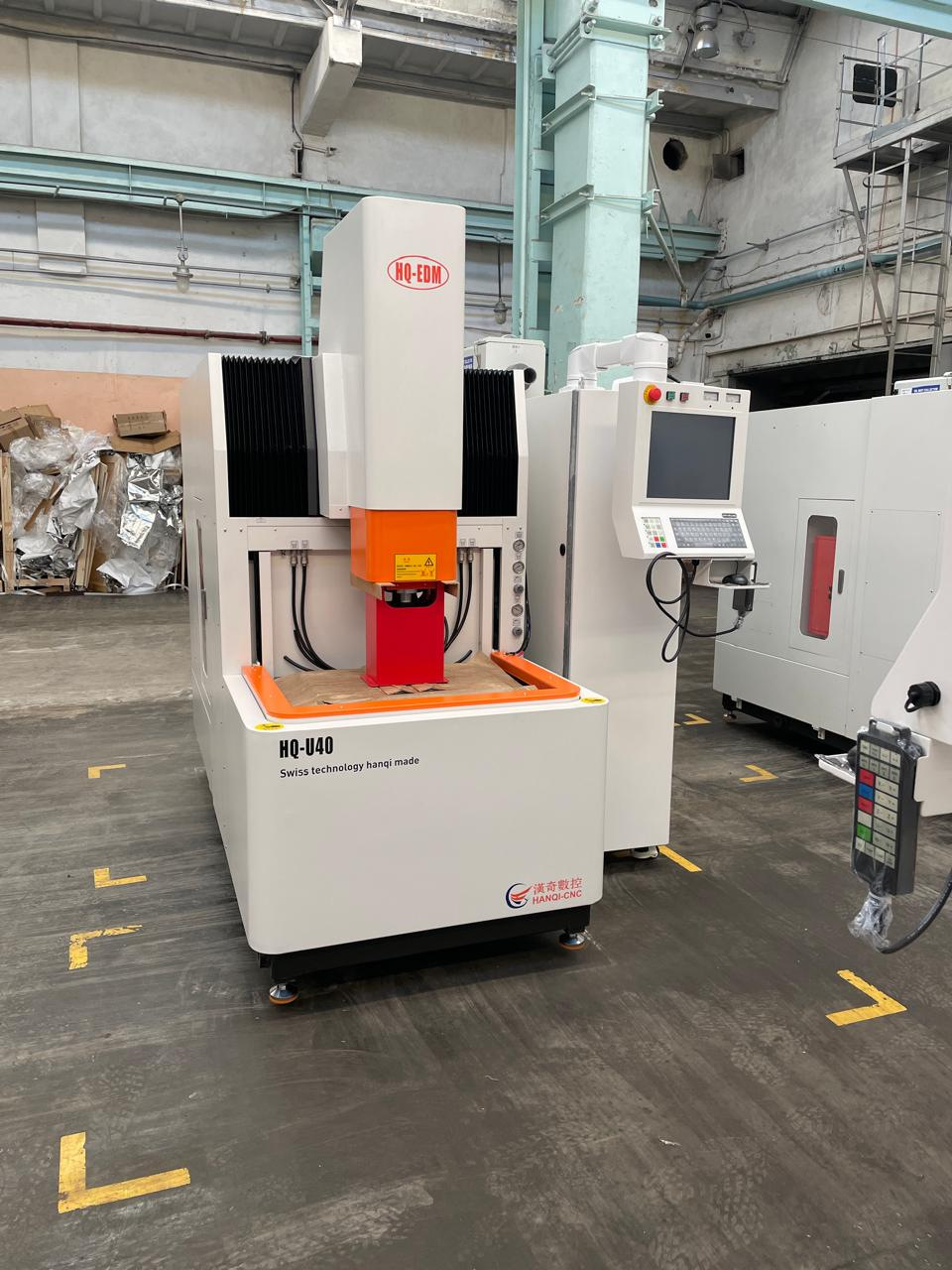

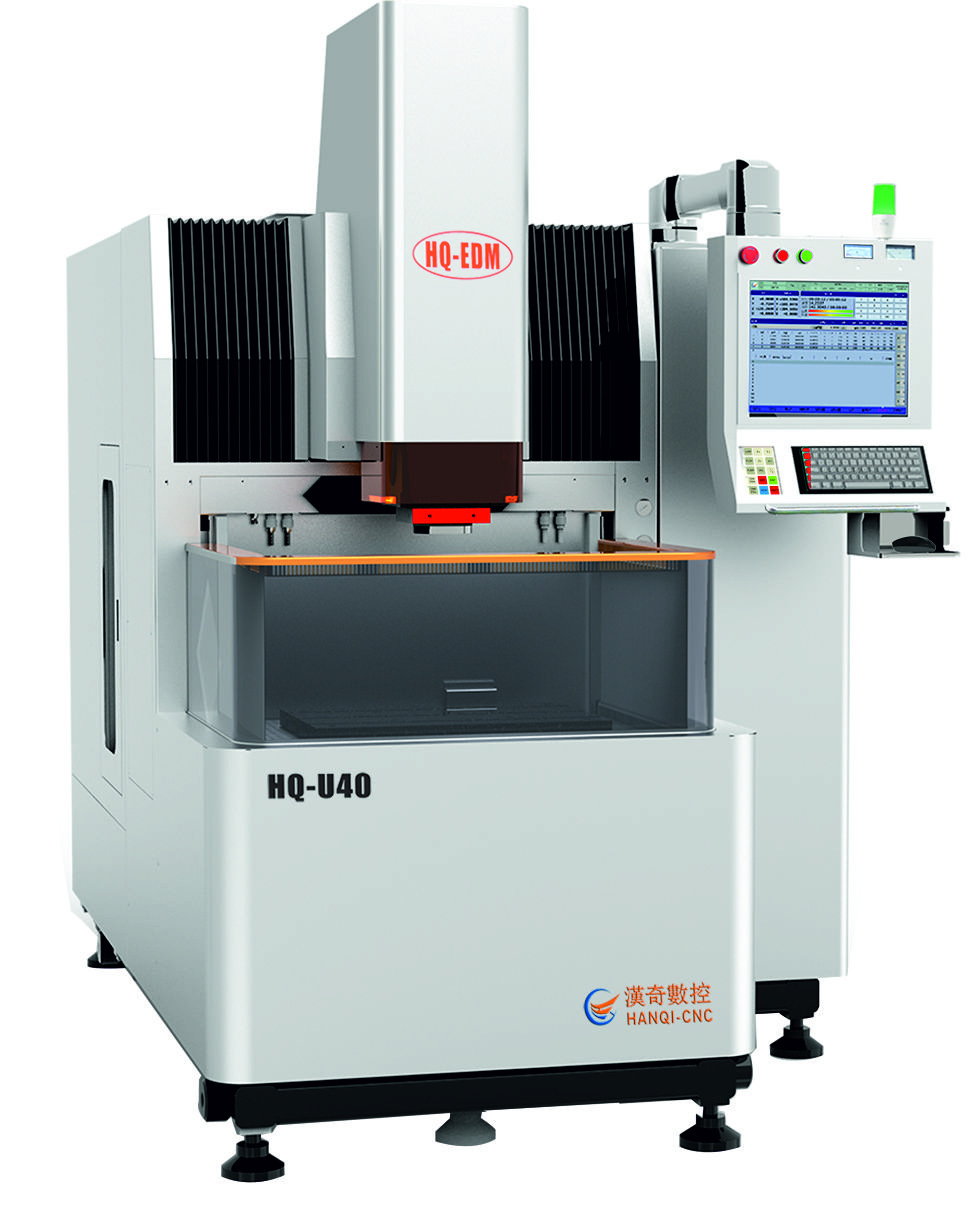

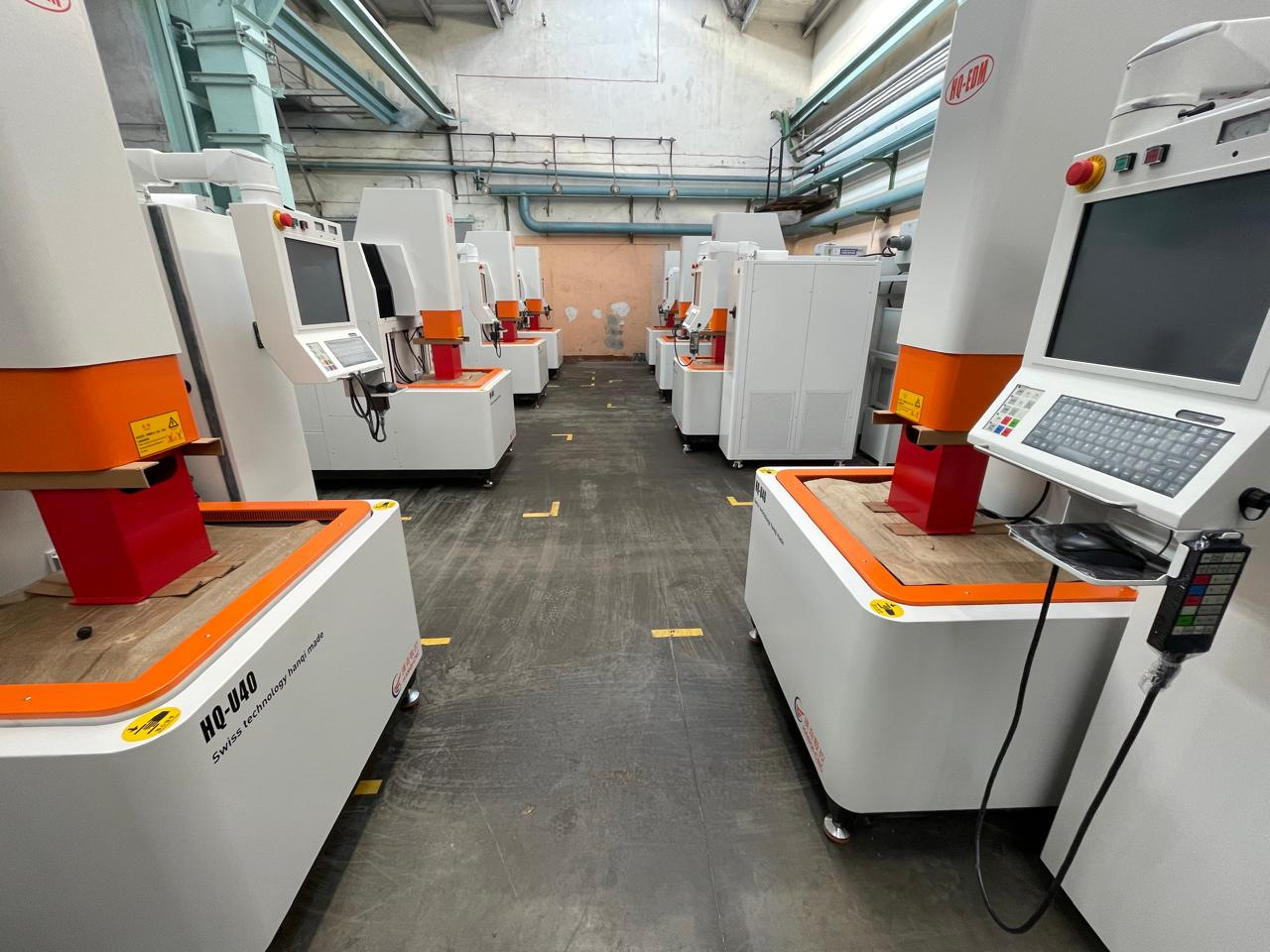

Копировально-прошивной станок HQ-U40
| Перемещение осей (X/Y/Z, мм) | 400х300х300 |
| Размер рабочего стола (мм) | 600x400 |
| Лучшая шероховатость поверхности (Ra, мкм) | 0,05 |
| Максимальная эффективность обработки (мм3/мин) | 500 |
| Макс. вес заготовки (кг) | 500 |
EDM machine HQ-U40 – Флагманская версия электроэрозионного копировально-прошивного станка, представляет собой станок для электроэрозионной обработки любых токопроводящих материалов, работающий с использованием электроразрядных процессов с числовым программным управлением при помощи электрода. Применяется для производства штампов и пресс-форм, а также ответственных деталей. Станок отличается наличием подъемной ванной с рабочей камерой 840х600х300, и перемещениям по осям X,Y,Z 400х300х300мм.
Точность позиционирования по осям +/-0.005мм повторяемость +/-0.003мм
Напряжение: 3 x 380V 士10% (50HZ)
Входная мощность: 9 кВт
Операционная система LINUX
Cерводвигатель переменного тока AC servo drive
Максимальное количество осей управления - 6 осей
| Модель станка | HQ-U40 | |
| Структура станка |
Конструкция С-образного типа/стационарный стол/подъемный резервуар для рабочей жидкости |
|
| Размеры | мм | 1540х2380х2200 |
| Вес машины | кг | 3800 |
| Работа Осей X/Y/Z | ||
| Точность контроля каждой оси | мкм | 0,1 |
| Минимальное отображение каждой оси | мкм | 0,1 |
| Перемещение по осям X/Y/Z | мм | 400х300х300 |
| Точность позиционирования | мм | 0,005 |
| Точность повторного позиционирования | мм | 0,002 |
| Рабочая зона | ||
|
Размеры бака с рабочей жидкостью (ДхШхВ) |
мм | 830х600х300 |
| Размер рабочего стола (длина и ширина) | мм | 600х400 |
| Расстояние от пола до стола | мм | 830 |
|
Расстояние между электродом и рабочей поверхности |
мм | 265-565 |
|
Пластина на рабочей поверхности (при добавлении оси С) |
мм | 185-485 |
|
Система смазки |
Ручная централизованная смазка | |
| Заготовка и электрод | ||
| Максимальный вес электрода | кг | 50 |
| Установка электродов | Пневматическая установка | |
| Максимальный размер заготовки | мм | 840х600х350 |
| Максимальный вес заготовки | кг | 500 |
| Уровень жидкости | мм | 0-300 |
|
Система подачи рабочей жидкости |
||
| Вместимость | л | 500 |
| Количество и тип фильтров | шт | 2 (с бумажным сердечником) |
| Импульсный источник питания | ||
| Максимальный ток обработки | А | 50 |
| Максимальная эффективность обработки | мм3/мин | 500 |
| Лучшая шероховатость поверхности | мкм | 0,05 |
| Минимальные потери электрода | % | 0,1 |
| Минимальный ток контроля | А | 0,1 |
| Минимальные угловые потери | мкм | 0,1 |
| Минимальный дополнительный размер | мкм | 5 |
| Источник питания | ||
| Стандартное напряжение | кВт | 3 х 380V ± 10% (50HZ) |
| Потребляемая мощность | кВт | 11 |
| Система охлаждения | ||
| Охлаждение электрического шкафа | Вентилятор | |
| Охлаждение рабочей жидкости | Автоматический масляный радиатор | |
| Система контроля | ||
| Операционная система | LINUX | |
| Ввод данных |
17”, LCD-дисплей, мышь или сенсорный экран, клавиатура |
|
| Режим движения | Сервопривод переменного тока | |
| Метод интерполяции |
Прямая линия, дуга, эллипс, любая кривая по программе |
|
| Условия выгрузки при обработке | Неограниченный | |
| Максимальное количество осей управления | 6 | |
| Диапазон ввода | +9999,999~-9999,999 | |
Стандартная комплектация
- Станок в сборе
- Переносной пульт ручного управления
- Набор инструмента и приспособлений для крепления детали на рабочем столе
- Магнитный стол
- Огнетушитель
- Галогенная лампа для освещения рабочей зоны
- Техническая документация на русском языке
- Охлаждение жидкости
- Два насоса с фильтрами для рабочей жидкости
Опции
- Ось C - 3R или Китайский аналог
- Магазин электродов - ATC 16T
- Оптическая линейка Fagor или китайский аналог
- Фильтр для диэлектрика
- Рабочая жидкость
- Стабилизатор напряжения
