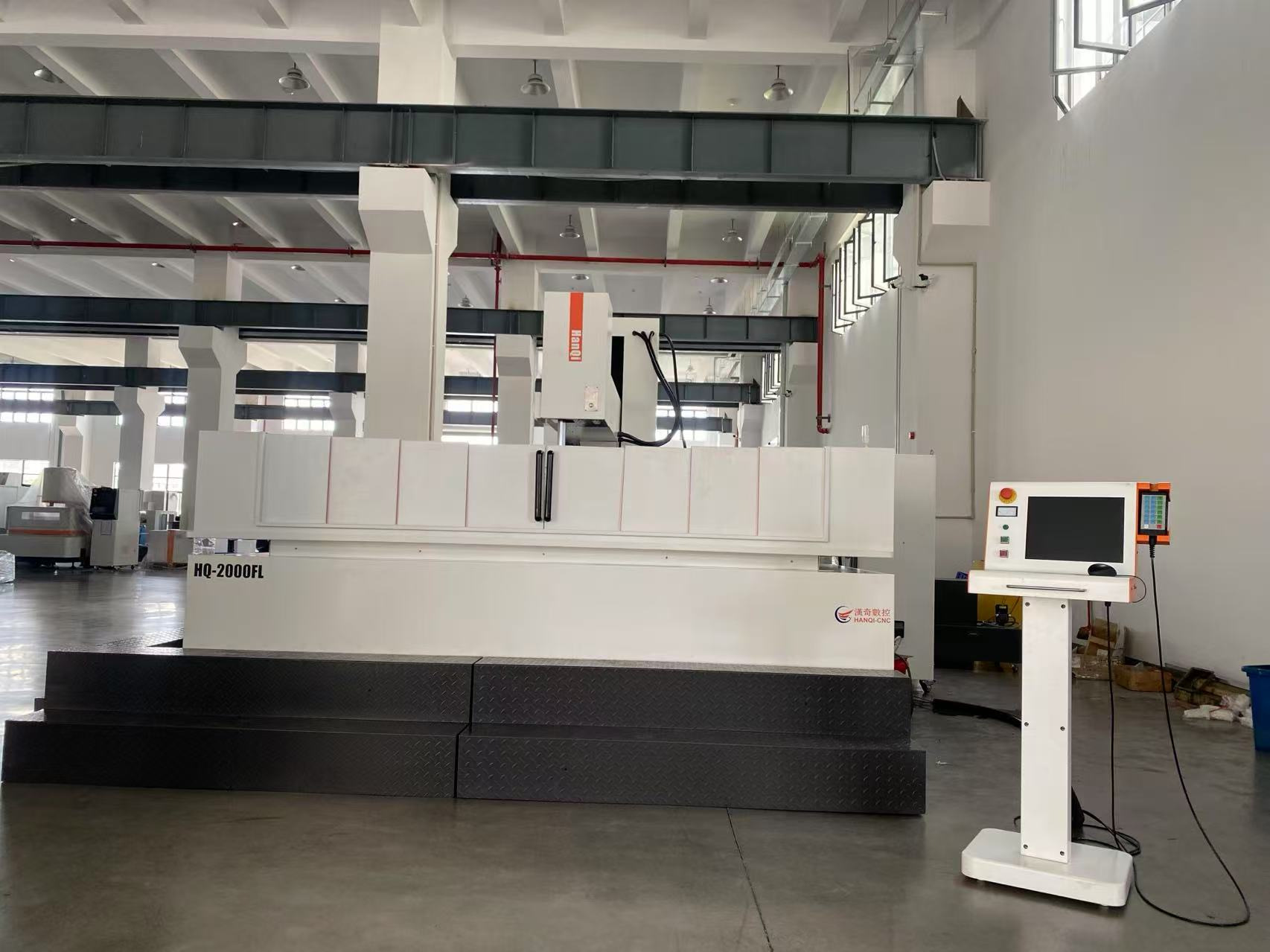

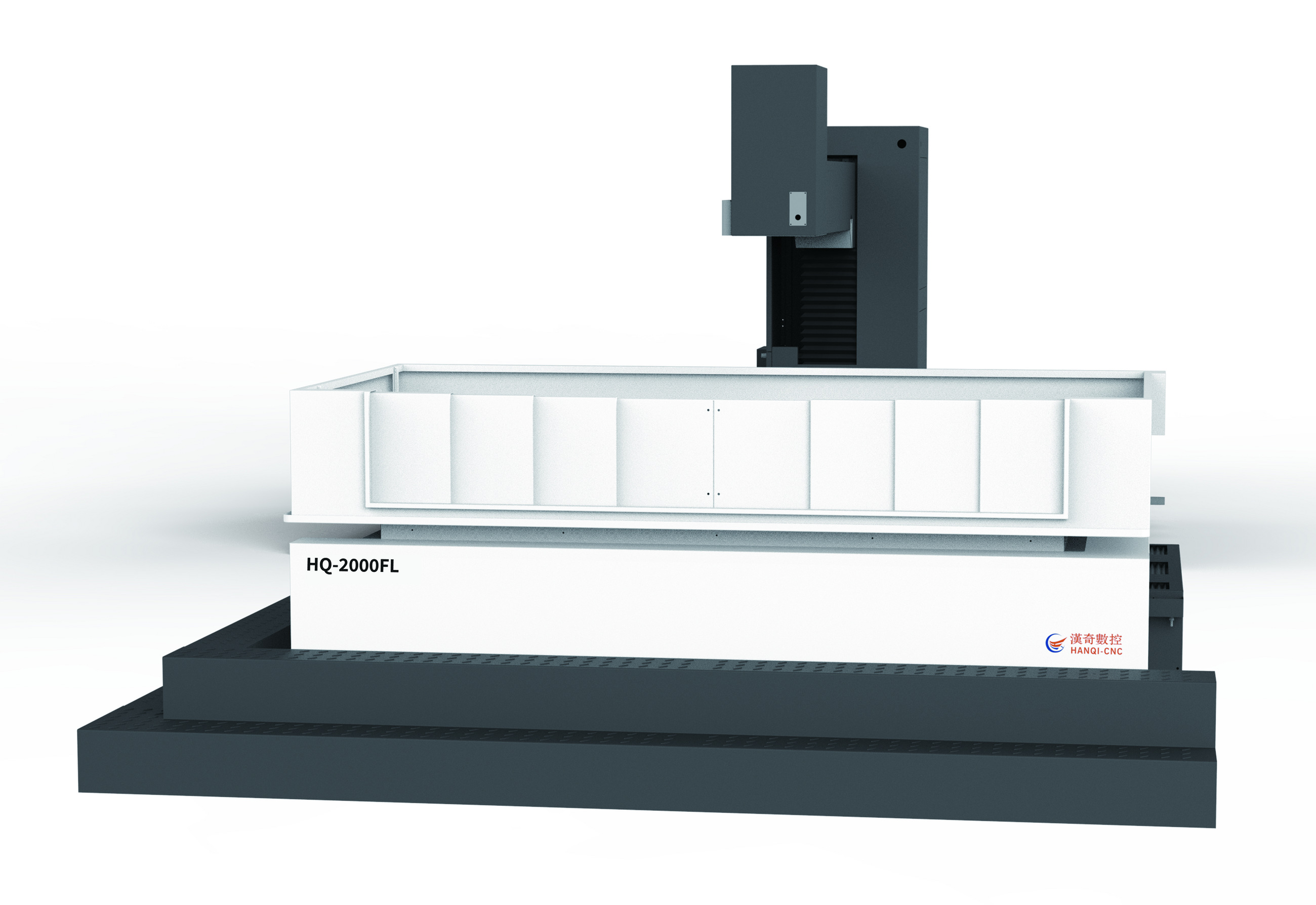

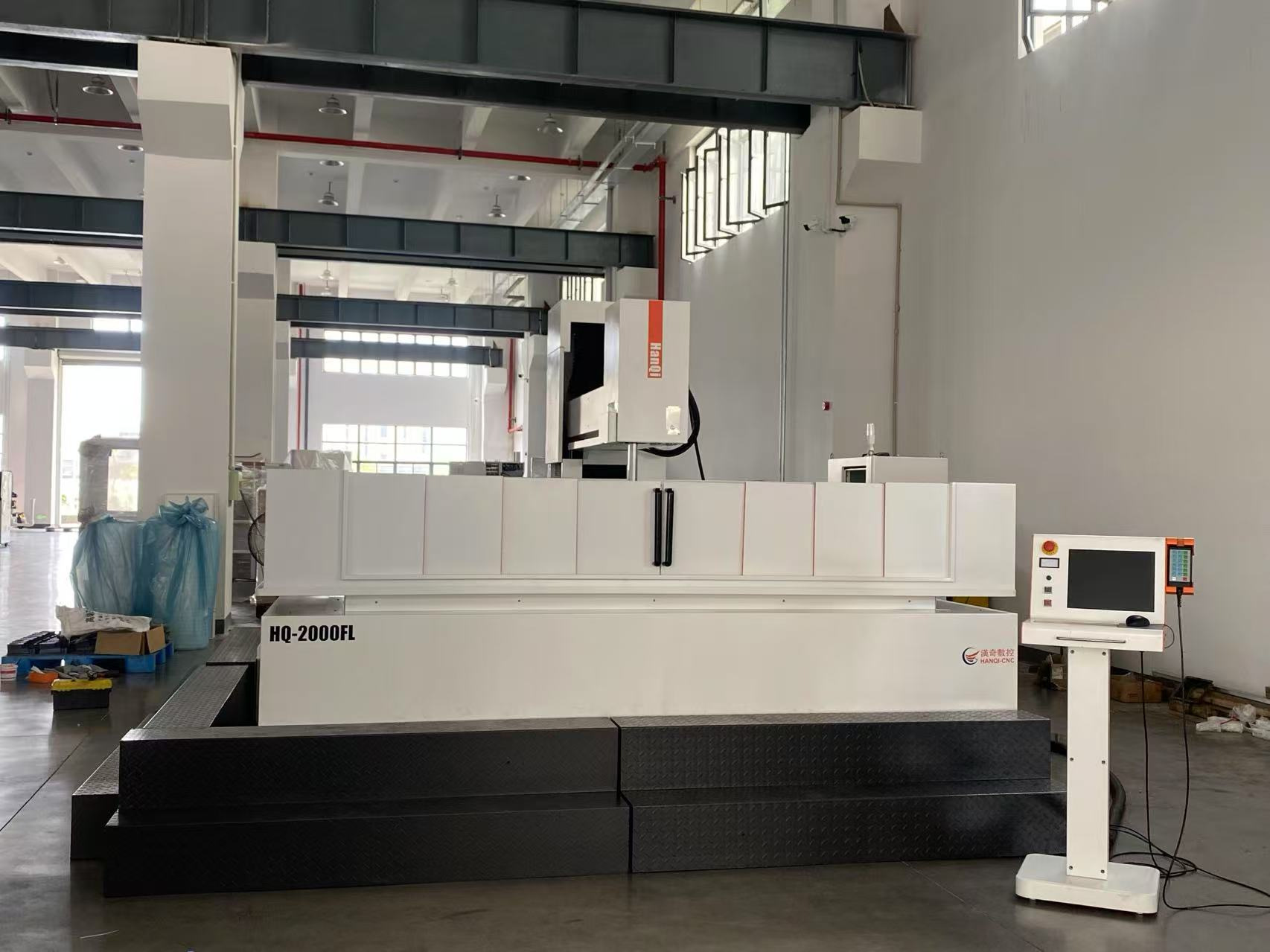

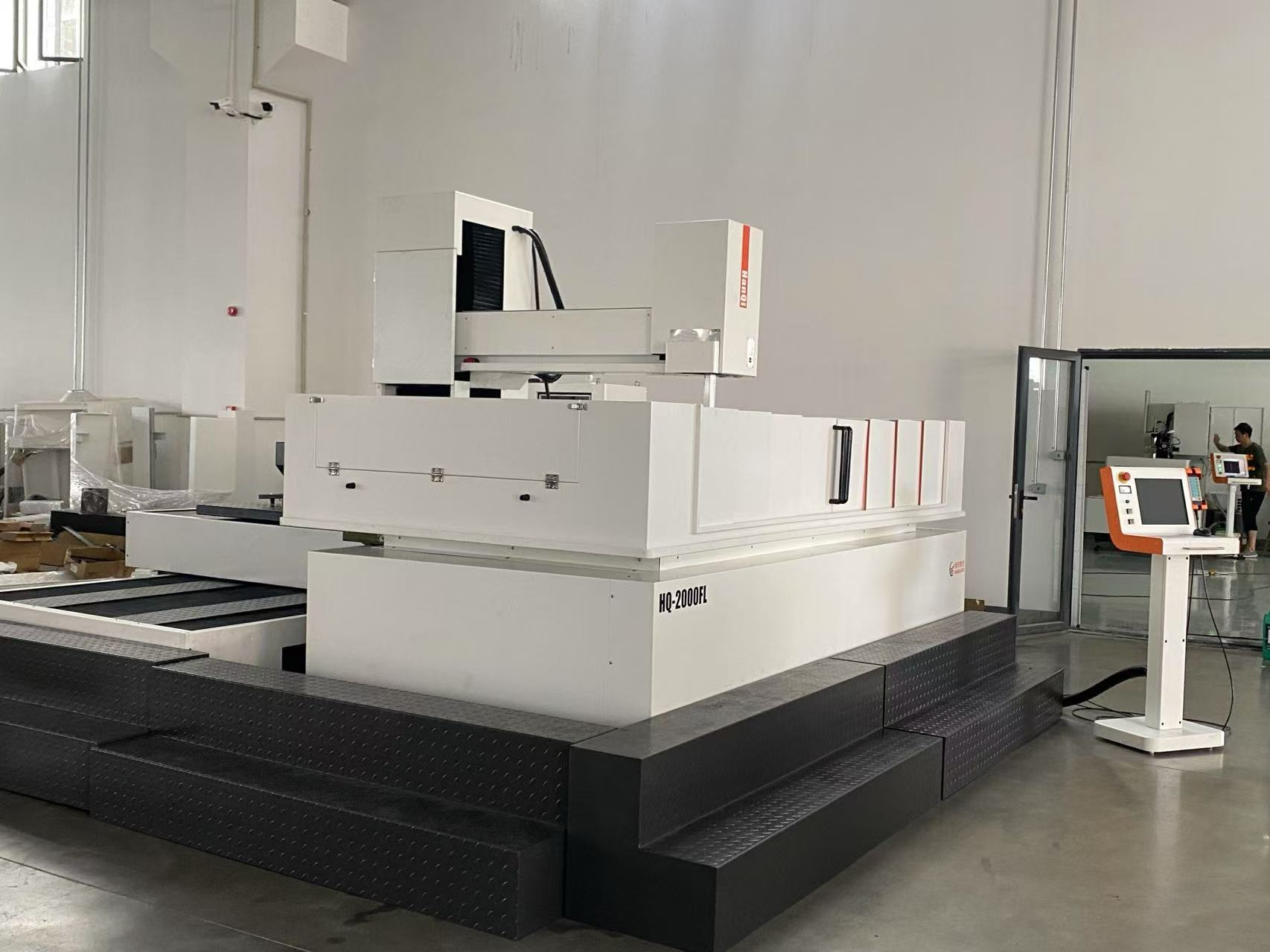

Проволочно-вырезной станок HQ-2000FL
Цена: по запросу
Получить предложения
| Перемещение осей (X/Y, мм) | 2000×1200 |
| Перемещение осей (U/V, мм) | +/-25 |
| Перемещение оси (Z, мм) | 260+500 |
| Размер рабочего стола (мм) | 2530×1380 |
| Лучшая шероховатость поверхности (Ra, мкм) | Ra ≤0.6 |
| Максимальная эффективность обработки (мм3/мин) | 300 |
| Макс. вес заготовки (кг) | 12000 |
- Станок серии HQ-FL имеет оси X/Y, управляемые линейным мотором с полным замкнутым контуром, что обеспечивает более высокую точность обработки, лучшие качественные показатели процесса и долгосрочную стабильность в эксплуатации.
- Он подходит для обработки высокоточных деталей, производства инструментов и обработки деталей с высокими требованиями к угловой резке.
- Станина станка спроектирована с помощью передовых технологий и отливка выполнена из высококачественного чугуна, что гарантирует высокую точность и стабильность работы станка под большой нагрузкой.
- Программное обеспечение, в дополнение к стандартным функциям, полностью обновлено до версии среднескоростной работы копировально-прошивного электроэрозионного станка. Обновленное программное обеспечение поддерживает импорт и редактирование G-кодов, автоматическое выравнивание, компенсацию шага и люфта, а также поддерживает программирование через WEDM CAXA, tongda.
- Превосходная база данных обработки обеспечивает оптимальные результаты обработки.
- Система может поддерживать линейный привод двигателя и режим полного замкнутого контура управления, обеспечивая непрерывную сверхточную обработку и бесперебойную работу.
| Модель станка | HQ-2000FL | |
| Размеры (ДxШxВ) | мм | 4100×4600×2600 |
| Вес | кг | 15000 |
| Размер рабочего стола | ||
| Перемещение осей X/Y | мм | 2000×1200 |
| Перемещение осей U/V | мм | +/-25 |
| Перемещение оси Z (регулируется ЧПУ) | мм | 260+500 |
| Максимальная конусность (угол/толщина) | °/мм | +/-6°/80 (15/80) |
| Диаметр проволоки | мм | ∅ 0.12–0.20 |
| Мощность | кВт | 4.5 |
| Рабочая зона | ||
| Размер рабочего стола | мм | 2530×1380 |
| Макс. вес заготовки | кг | 12000 |
| Размер рабочей зоны | мм | 2800×1600 |
| Диэлектрический блок | ||
| Точность фильтрации | мкм | 10 |
| Ёмкость диэлектрического блока | л | 130 |
| Генератор | ||
| Тип привода | Линейный | |
| Лучшая шероховатость поверхности (Ra) | мкм | Ra ≤0.6 |
| Максимальная высота обработки | мм | 500 |
| Макс. скорость обработки | мм2/мин | 300 |
| Скорость передачи данных | Частота | |
| ЧПУ | ||
| Тип ЧПУ | Промышленный компьютер без вентилятора, SSD-накопитель на 32 ГБ, стандартная клавиатура | |
| Коммуникационный порт | USB, LAN, RS232 | |
| Управление по осям | 6-осевое управление, 4 осями можно управлять одновременно | |
| Языки | Китайский, Английский, Русский, Японский | |
| Единицы измерения | метрика - дюйм | |
| Ручное управление | Стандартная конфигурация | |
| Источник питания | ||
| Источник питания | 380 В±10%, 50/60 Гц, 2 кВА | |
| Температура в помещении | 15 ~ 30°C / влажность 40 ~ 80% | |
Стандартная комплектация
- Прецизионные рубиновые фильеры 0,195мм (сверху и снизу)
- Датчик обрыва проволоки
- Автоматический механизм натяжения проволоки
- Моторизированное перемещение по оси Z
- Насос с комплектом кабелей
- Дистанционный пульт управления
- Трансформатор
- Генератор импульсов
- Катушка молибденой проволоки
- Фильтр системы СОЖ
- Комплект направляющих роликов
- Комплект токосъёмников
- Оптические линейки
- Линейные двигатели на осях XY
Опции
- Серводвигатели осей (U, V) Panasonic
- Дополнительная Ось А
- Устройство для резки алюминия
- Кондиционер электрошкафа
